Простой самодельный сварочный аппарат Малыш




Изготовление простого газосварочного аппарата


При конструировании или ремонте техники, бытового обслуживания перед домашним мастером часто встает вопрос: как сварить те или иные детали? Купить сварочный аппарат не совсем просто, поэтому предлагаю сделать самому несложный самодельный сварочный аппарат, изготовленный по оригинальной схеме.

Сварочный аппарат работает от сети 220 В, и обладает высокими электротехническими характеристиками. Благодаря применению формы магнитопровода вес аппарата составляет всего 9 кг, при габаритных размерах 125х150 мм.

Это достигнуто использованием ленточного трансформаторного железа, свернутого в рулон в форме тора, вместо традиционного пакета Ш-образных пластин. Электротехнические характеристики трансформатора на тор-магнитопроводе примерно в 5 раз выше, чем у Ш-образного, а электропотери минимальные.

Чтобы избавиться от поисков дефицитного трансформаторного железа, можно приобрести в магазине готовый "Латр" на 9 А, или использовать тор-магнитопровод от сгоревшего лабораторного трансформатора. Для этого снимают ограждение, арматуру и удаляют сгоревшую обмотку. Освобожденный магнитопровод должен быть изолирован от будущих слоев обмотки электрокартоном, или двумя слоями лакоткани.

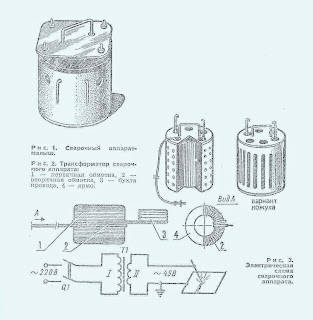

Не сложный самодельный сварочный аппарат
Сварочный трансформатор имеет две самостоятельные обмотки. В первичной применен провод ПЭВ-2 диаметром 1,2 мм, длиной 170 м. Для удобства работы можно использовать челнок(деревянная рейка 50х50 мм с прорезями на концах), на который предварительно намотан весь провод. Между обмотками помещают слой изоляции.

Вторичная обмотка-медный провод  в хлопчатобумажной или стекловидной изоляции-имеет 45 витков поверх первичной. Внутри провод располагают виток к витку, а с внешней стороны с небольшим зазором-для равномерного расположения и лучшего охлаждения.

Работу удобнее выполнять вдвоем: один осторожно, не задевая за соседние витки, чтобы не повредить изоляцию, протягивает и укладывает провод, а помощник удерживает свободный конец, предохраняя от его скручивания. Сварочный трансформатор, изго товленный таким способом, будет давать ток 80-185 А.

Если Вы приобрели "Латр" на 9 А и при осмотре оказалось, что его обмотка в сохранности, то дело значительно упрощается. Используя готовую обмотку в качестве первичной, можно за 1 час собрать сварочный трансформатор, дающий ток 70-150 А. Для этого необходимо снять ограждение, токосъемный ползунок и крепежную арматуру.

Затем определить и промаркировать выводы на 220 В, а остальные концы, надежно заизолировав, временно прижать к магнитопроводу, чтобы не повредить их при работе со вторичной обмоткой. Монтаж последней осуществляется так же, как и в предыдущем варианте, при этом используется медный провод того же сечения и длины.

Собранный трансформатор помещают на изолированную площадку в прежний кожух, предварительно просверлив в нем отверстия для вентиляции..Провода первичной обмотки подключаются к сети 220 В кабелем ШРПС или ВРП; в цепи необходимо предусмотреть отключающий автомат АП-25.

Выводы вторичной обмотки соединяют с гибкими изолированными проводами ПРГ, к одному из них крепится держатель электродов, а к другому-свариваемая деталь. Этот же провод для безопасности сварщика заземляется.

Регулировка тока предусматривается включением последовательно в цепь провода держателя электродов балластника-нихромовой или констатановой проволоки, диаметром 3 мм и длиной 5 м, свернутой "змейкой", которая крепится к асбестоцементному листу.

Все соединения проводов и балластника-с помощью болтов М10. Методом подбора, перемещая по "змейке" точку присоединения провода, устанавливают требуемый ток. Возможен вариант регулировки тока: использование электродов различного диаметра. Для сварки применяются электроды типа Э-5РА УОНИИ-13/55-2, - УД1 диаметром 1-3 мм.

Все необходимые материалы для сварочного трансформатора можно приобрести в торговой сети. А человеку, знакомому с электротехникой. сделать такой аппарат не представляет трудностей.

При работе, во избежание ожогов, необходимо применять фибровый защитный щиток, снабженный светофильтром Э-1, Э-2. Обязательны также головной убор, спецодежда и рукавицы.

Сварочный аппарат следует оберегать от сырости, и не допускать его перегрева. Ориентировочный режим работы с электродом диаметром 3 мм: для трансформатора с током 80-185 А-10 электродов, а с током 70-150 А - 3 электрода; после чего аппарат необходимо отключить от сети минимум на 5 минут.
